El primer cohete

El lanzamiento
En Leganés. Muchas risas.




En el taller
Todo preparado en el taller.
(El reloj no tiene pilas)



El plan
Con Bamboo

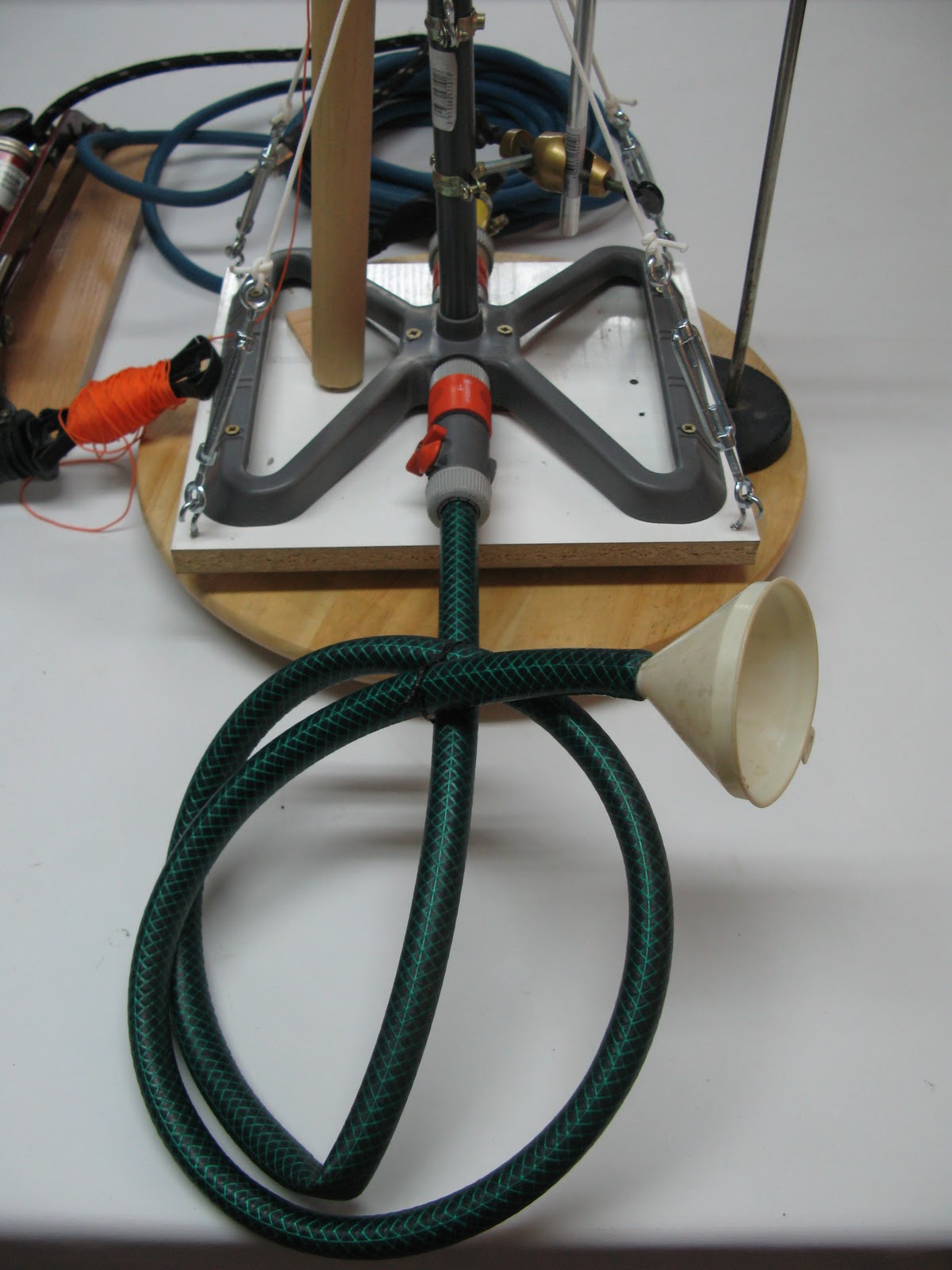

La base de lanzamiento con el sistema de disparo
Lo más complicado. Hecho con materiales reciclados.













La Tobera
Un macho de grifo de Gardena pegado al tapón de la botella. Utilizar pegamento especial para plásticos.

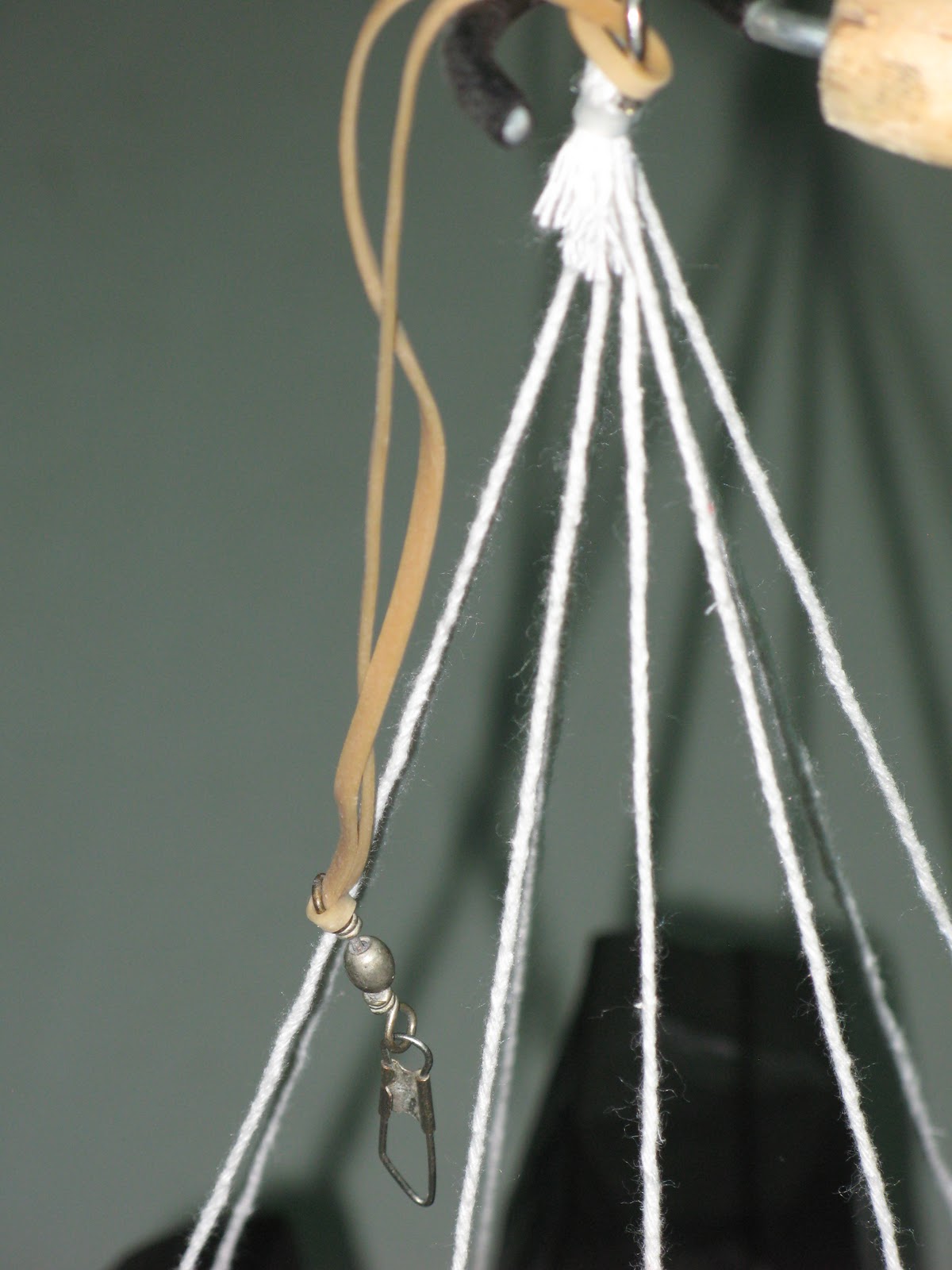

El paracaídas
Hecho con bolsa de basura, refuerzos con cinta americana, hilos de algodón unidos a una anilla, goma elástica para amortiguar tirón al abrirse y emerillón de pesca para evitar enredos en los giros.





El soporte del cono
Hecho con el segmento cónico de otra botella. Una brida hace de tope para que no descienda más el cono, evitando que se encaje. El cono debe quedar suelto.


El cono
Hecho con la parte superior de una botella. Se añade un poco de plastilina como contrapeso para facilitar la caída del cono al inicio del descenso. El tapón sujeta el hilo que tirará de la anilla del paracaídas para que se libere y se abra.



Las aletas
Hechas con las fundas de CDs en su versión fina. Están pegadas con cola térmica por el lomo a una tira de plástico abierta del mismo segmento de botella. Las aletas van perforadas para introducir dos bridas con las que se sujeta todo el montaje a la botella. Se recomienda llenar la botella con agua para apretar mejor las bridas de plástico.



La entrada de aire



La entrada de agua

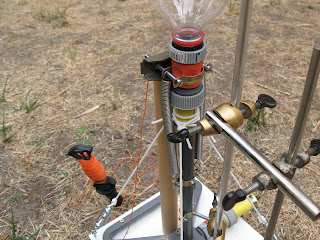

La guía del soporte de lanzamiento
Un pequeño tubo de PVC y una brida.



La cuerda del disparador




El tensor
Es importante sujetar bien la base con una cuerda y piqueta para evitar que al tirar con la cuerda del disparador, la base se mueva o desplace.




La cámara de vídeo
Cámara vídeo de sport DV15 sujeta con una brida.
